Монтаж системи водовідведення
Кожна споруда потрапляє під вплив атмосферних опадів, саме через це будівельники передбачають покрівлю з водостічними системами різної пропускної здатності, в залежності від квадратури і скату даху.
У переважній більшості випадків, будівельники ведуть воду лише на мощення, рис.1.
Розглянемо, до чого може призвести скупчення атмосферних опадів на відмостці і доріжках ділянки:
1) До поступового руйнування фундаменту і стін будівлі, утворення тріщини і здуття облицювання-через скупчення води на мощенні.
2) До скупчення води в підвальних приміщеннях.
3) До створення численних калюж на доріжках ділянки, від яких згодом утворюється грибок і пліснява.
Ландшафтна компанія Lescape пропонує три типових проектних вирішення перерахованих вище проблем. Підбір конкретної схеми залежить від складності ділянки, площі покрівлі та форми доріжок на ділянці.
Перше проектне рішення є самим бюджетним і підходить для будинків з не великою площею. Полягає воно в копанні траншей 30х30х800мм на п'ять метрів від точки водоскиду з даху.

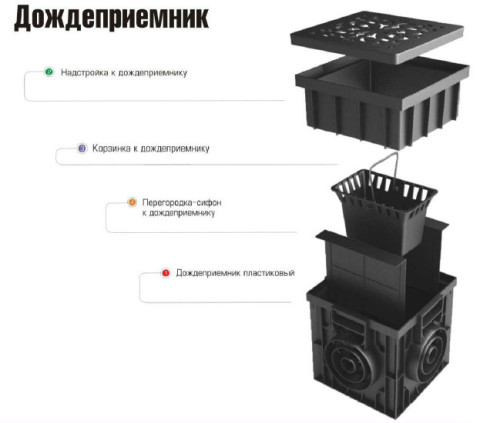

На місці водоскиду встановлюється дощоприймач рис. 2.
в дощоприймач монтується ПВХ труби рис.3.
які з'єднуються з гофрованої дренажної трубою рис.4.
що йде в уздовж залишилася траншеї. В межах розміщення гофрованої труби, в траншеї робиться конверт з геотекстилю рис.9.
і засипається 500мм щебеню великої фракції 40-70мм рис.10, таким чином, щоб гофрована трубка опинилася в центрі щебеневої подушки загорнутий в геотекстиль. Дана процедура проробляється на кожній з точок водоскиду з покрівлі
Ріс.5.і 5.1.- схема і фото окремого водовідведення з кожної точки водоскиду.
Наступний варіант вирішення проблеми з відведенням зливових вод, полягає в створенні дренажної системи яка зводиться в колодязь з бетонних кілець.
Викопуються траншеї 30х30х800мм, їх маршрут полягає в з'єднанні точок водоскиду з бетонними кільцями розміщеними на ділянці, в зручному місці. ПВХ труби рис.3.
прокладаються під кутом, від точки водоскиду, на якій ми встановлюємо дощоприймач, до бетонних кілець рис.6.

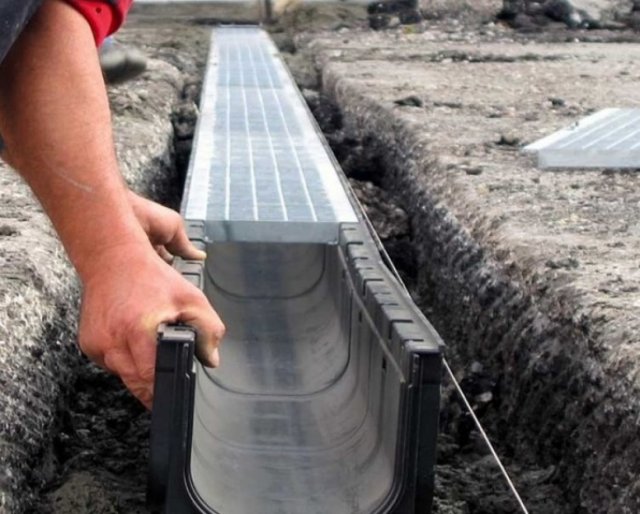

Також в місцях з великою площею тротуарної плитки, встановлюються дренажні лотки рис.11.
які підключаються до системи. Дана схема водовідведення рекомендується на ділянках з великою площею даху, кількістю мощення і місць в яких потенційно можуть збиратися калюжі.
Рис.7. Водовідвід з зведенням в дренажні кільця.
Третій варіант водовідведення який ми застосовуємо в проектах- це схема водовідведення з використанням дренажного поля Рис.8.
Система передбачає з'єднання точок водоскиду загальним трубопроводом, який зводиться в дренажний поле. Поле, представляє з себе траншеї зі щебнем, в середині яких проходить гофрована труба, щебінь знаходиться в «конверті» з геотекстилю. Ми рекомендуємо використовувати дану систему на ділянках, де дощові води погано йдуть в ґрунт. Скупчення калюж на відкритих ділянках ґрунту може бути викликано високим рівнем ґрунтових вод, великою щільністю існуючого на ділянці ґрунту, високим вмістом глини в ґрунті, рельєфом. Дренажні поля є невід'ємною частиною якісного футбольного поля, технологія застосовується по всій площі газону, що дозволяє дощовій воді швидко йти в поле з щебню і не створювати калюж на траві.
